產品介紹

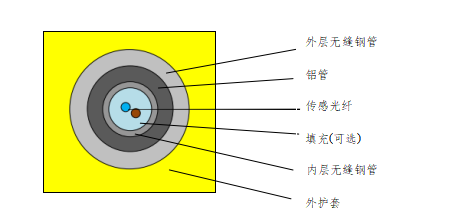

油井測溫光纜是一種專業油井下溫度監測、振動監測的一種傳感光纜。光纜由內松套無 縫鋼管、鋁層、外厚壁無縫鋼管和外護套四層結構組成，光纖采用耐氫損的碳+HT涂覆的 150℃中溫光纖。產品具有很強的機械性能和密封性能， 適合用于 2000 米以上的常溫井測溫應用。
產品特點
◆ 雙層無縫管保護，確保光纜機械強度和級好的密封性；
◆ 精確的光纖余長控制，適合不同的使用環境；
◆ 采用 316L 不銹鋼內層管和 A825 高鎳鉻合金鋼外管，有很好的耐腐蝕強度；
◆ 中間鋁層，增加光纜的阻氫性能；
技術參數
|
項目 |
項目 |
參數或說明 |
|
光纖 |
光纖類型 |
GIMM(50/125)CHT 150℃涂碳中溫光纖 |
|
芯數 |
2 |
|
|
顏色標示 |
藍色、 橙色 |
|
|
管內填充物 |
—— |
耐高溫吸氫油膏 |
|
內無縫鋼管 |
材質 |
SUS 316L |
|
外徑 |
2.80±0.05mm |
|
|
鋁管 |
材質 |
鋁管 |
|
外徑 |
4.4±0.1mm |
|
|
外無縫鋼管 |
外徑 |
6.35±0.05mm |
|
材質 |
A825 高鎳鉻合金鋼 |
|
|
厚度 |
約 0.89mm |
|
|
外護套 |
材質 |
PP |
|
顏色 |
黃色 |
|
|
尺寸 |
11.0*11.0 (±0.5)mm |
|
|
最大衰減 |
最大衰減 （20℃) |
≤3.0 dB/km(850nm) |
|
≤1.2 dB/km(1300nm) |
||
|
機械特性 |
工作拉力 |
長期負載 6500N |
|
屈服強度 |
8500N |
|
|
最小破斷拉力 |
≥14000N |
|
|
耐側壓 |
7000N/10cm |
|
|
耐靜水壓 |
≥120MPa |
|
|
工作壓力 |
≥100MPa |
|
|
環境特性 |
工作溫度 |
-40℃~+150℃ |
|
重量 |
光纜凈重 |
約 230kg/km |
|
參照標準 |
國家、行標 |
GB/T 7424.2-2008； |
|
包裝 |
包裝材料 |
木軸 |
